Предохранитель тяги иглодержателя Z224 Sipma | 5223071751 (06103230)

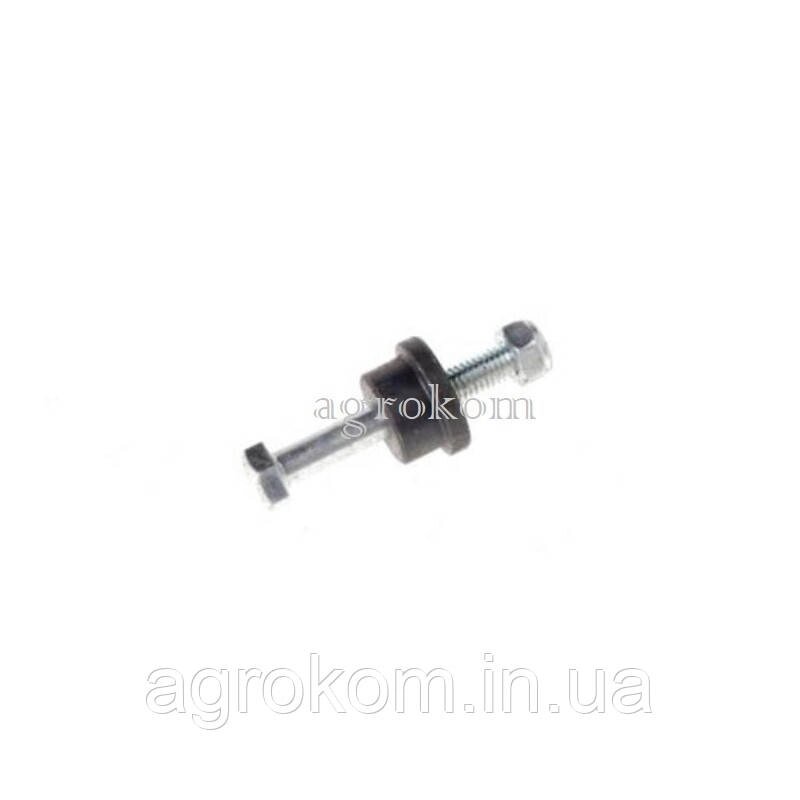

Металева втулка зі зрізним болтом та гайкою (запобіжник) тяги старого зразка голкотримача тюкового прес-підбирача Z-224 Sipma.

Таблиця 10
№ поз. на рис. 10, 17, 28
Кількість у виробі – 1

Одиниця продажу (шт.) – 1
Кількість в упаковці (шт.) – 1.

Коди:

522307175, 5223071751, 06103230, 522307200, 224-10-030.01.

Технічні характеристики:

Втулка
Внутрішній діаметр, d (мм) – 6
Зовнішній діаметр, D1 (мм) – 16
Зовнішній діаметр коміра, D (мм) – 20 мм
Товщина коміра (мм) – 3,5
Висота, Н (мм) – 11

Болт
Довжина, Н (мм) – 49
Різьблення – М6
Розмір ключа (мм) – 10
Клас твердості – 8,8

Гайка
Різьблення – М6
Розмір ключа (мм) – 10

Вага W (кг) – 0.2.

Застосування:

SIPMA
  Прес-підбирачі
  Прес-підбирачі тюкові
  PK 4000 (Z-224/1)
  PK 4010 (Z-224/2).
